Резервуары из нержавеющей стали: руководство по изготовлению небольших резервуаров под давлением и резервуаров для воды

Маленькие резервуары из нержавеющей стали: компактный размер и производительность промышленного уровня

Небольшие резервуары из нержавеющей стали — это не просто уменьшенные версии больших промышленных сосудов — это точно спроектированные защитные решения, созданные для работы с требовательными средами в условиях ограниченного пространства. Типичные емкости варьируются от 1 литра до нескольких сотен литров, и определяющей характеристикой является то, что резервуар должен обеспечивать ту же коррозионную стойкость, чистоту и механическую надежность, что и его полномасштабные аналоги.

Наиболее широко используемый сплав для компактных резервуаров — это нержавеющая сталь 304 , который обеспечивает отличную устойчивость к воде, слабым кислотам и большинству органических соединений по доступной цене. Приложения, требующие воздействия хлоридов, морской воды или агрессивных чистящих средств, модернизируются до нержавеющая сталь 316L , где добавление молибдена закрывает зазор от точечной и щелевой коррозии. В фармацевтической промышленности и пищевой промышленности сверхвысокой чистоты стандартными являются электрополированные внутренние поверхности со средней шероховатостью (Ra) ниже 0,4 мкм, что позволяет исключить точки появления микробов без использования химических покрытий.

Помимо марки материала, важнейшей конструктивной переменной для небольших резервуаров является толщина стенок по отношению к объему резервуара. Поскольку отношение площади поверхности к объему увеличивается с уменьшением диаметра резервуара, небольшие тонкостенные резервуары фактически испытывают пропорционально более высокое окружное напряжение под внутренним давлением, чем большие резервуары с тем же номинальным номинальным давлением. Авторитетные производители учитывают это, поддерживая минимальную толщину стенок в соответствии с нормами проектирования ASME или PED, даже когда рабочее давление клиента кажется низким.

Напорный бак из нержавеющей стали: стандарты проектирования, рейтинги и что должны проверить покупатели

Резервуар под давлением из нержавеющей стали хранит или обрабатывает жидкости — газы, жидкости или смешанные фазы — при давлении выше атмосферного. Номинальное рабочее давление, выраженное в барах или фунтах на квадратный дюйм, является наиболее значимой характеристикой и должно быть проверено на соответствие применимым нормам для сосудов под давлением, прежде чем какой-либо резервуар будет введен в эксплуатацию.

Ключевые коды проектирования и знаки сертификации

Двумя доминирующими нормами, регулирующими изготовление сосудов под давлением из нержавеющей стали, являются:

• ASME BPVC, раздел VIII, раздел 1 — основной стандарт США для сосудов под давлением до 3000 фунтов на квадратный дюйм, требующий проверки третьей стороной и штампа ASME «U» для регулируемых применений.
• ПЭД 2014/68/ЕС — Европейская директива по оборудованию, работающему под давлением, которая требует проведения оценки соответствия и маркировки CE для сосудов с продуктом PS × V, превышающим установленные пороговые значения.
• 150 ГБ — Национальный стандарт Китая для сосудов под давлением, широко используемый для резервуаров отечественного производства.

Что касается небольших резервуаров под давлением, используемых в лабораториях, пилотных установках или в системах, смонтированных на рамах, покупатели часто сталкиваются с резервуарами без кода — сосудами, изготовленными в соответствии с внутренним стандартом проектирования производителя, а не с признанным кодом. Они приемлемы во многих юрисдикциях для использования при низком давлении или нерегулируемой эксплуатации, но требуют формальной инженерной оценки перед использованием на сертифицированном предприятии или в опасной зоне.

Номинальное давление в сравнении с расчетным давлением в сравнении с испытательным давлением

В каждом паспорте напорного резервуара указаны три цифры, и их путаница является частым источником ошибок при закупках:

Выбор напорного бака из нержавеющей стали, рассчитанного точно на максимальное ожидаемое рабочее давление, не оставляет запаса безопасности для скачков давления, теплового расширения или будущих изменений технологического процесса. Консервативный подход предполагает наличие танка с МДРП не менее на 25–30% выше нормальное рабочее давление, что также сохраняет время срабатывания клапана и предохранительного устройства.

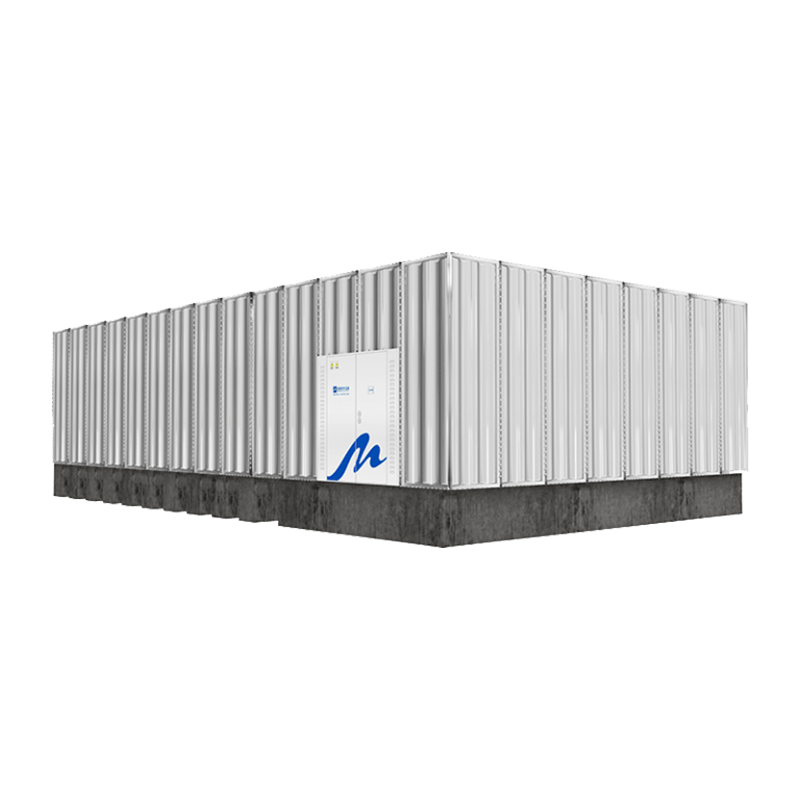

Резервуар для воды из нержавеющей стали Производство: процесс, допуски и контрольные точки качества

Производство резервуаров для воды из нержавеющей стали охватывает широкий спектр — от простых резервуаров для хранения питьевой воды под атмосферным давлением до сложных резервуаров с рубашкой для систем отопления горячей воды и буферных резервуаров для охлажденной воды в системах отопления, вентиляции и кондиционирования. Процесс изготовления, хотя внешне схожий в разных приложениях, значительно различается в требованиях к качеству сварки, обработке поверхности и протоколе испытаний в зависимости от условий эксплуатации.

Последовательность изготовления ядра

1. Приемка и проверка материалов — Сертификаты заводских испытаний (MTC) проверяются на соответствие спецификации заказа и подтверждают марку сплава, номер плавки и механические свойства.
2. Прокатка листов и формовка оболочек — Нержавеющая пластина прокатывается до заданного диаметра. Допуск овальности для сосудов, рассчитанных на номинальное давление, обычно составляет ±0,5% от номинального диаметра по коду ASME.
3. Сварка — GTAW (TIG) является предпочтительным процессом для корневых проходов и резервуаров пищевого/фармацевтического назначения из-за низкого уровня разбрызгивания и высокой чистоты сварного шва. GMAW (MIG) используется для сварки конструкций с высоким наплавлением на атмосферных резервуарах. Все сварщики должны иметь действующую квалификацию в соответствии с применимыми нормами (например, раздел IX ASME).
4. Послесварочная обработка — Сварные швы на резервуарах из нержавеющей стали пассивируются или протравливаются для восстановления пассивного слоя оксида хрома, разрушенного под воздействием тепла. Пассивация лимонной кислотой становится все более предпочтительной по сравнению с азотной кислотой по соображениям окружающей среды и безопасности обращения.
5. Установка форсунки и фитинга — Фланцевые и резьбовые соединения, люки, дренажные отверстия и соединения приборов привариваются и проверяются на целостность сварного шва и наличие путей утечек.
6. Испытание давлением и неразрушающий разрушение — Гидростатические или пневматические испытания подтверждают структурную целостность. В соответствии с требованиями норм для сварных швов применяются методы неразрушающего контроля (NDE), такие как рентгенография (RT), ультразвуковой контроль (UT) или капиллярный контроль (PT).

Требования к питьевой воде и санитарно-техническим изделиям

Резервуары для хранения воды, предназначенные для контакта с питьевой водой, несут дополнительные обязательства по соблюдению требований, помимо структурной целостности. В Соединенных Штатах резервуары обычно должны соответствовать стандарту NSF/ANSI 61, который удостоверяет, что материалы не выделяют загрязняющие вещества в питьевую воду в количествах, превышающих установленные пороговые значения для здоровья. Европейские проекты ссылаются на Европейскую директиву о питьевой воде (2020/2184/EU) и соответствующие стандарты EN. Производители, обслуживающие рынки питьевой воды, должны документировать полную отслеживаемость материалов и использовать для прокладок и уплотнений только эластомеры, внесенные в список NSF.

Отделка внутренней поверхности также играет практическую роль в качестве воды: фрезерная обработка 2B или BA обычно приемлемо для хранения холодной воды при атмосферном давлении, в то время как системы горячего водоснабжения, работающие при температуре выше 60°C, выигрывают от шлифованной или электрополированной внутренней части, что сводит к минимуму прилипание накипи и упрощает периодический осмотр. Для резервуаров в рециркуляционных системах все застойные зоны (застойные зоны длиной более трех диаметров трубы являются стандартными отсечками) должны быть устранены на стадии проектирования, чтобы предотвратить бактериальную колонизацию.

Сроки выполнения, индивидуализация и что указывать при заказе

Стандартные конструкции резервуаров для воды из нержавеющей стали с обычными конфигурациями сопел поставляются специализированными производителями в течение 4–10 недель. Для полностью изготовленных по индивидуальному заказу сосудов — нестандартных диаметров, конструкции с рубашкой, встроенными нагревательными змеевиками или сосудов с кодовыми отметками, требующих точек проверки третьей стороной — обычно требуется 10–20 недель в зависимости от невыполненной работы на производстве и сложности необходимого пакета документации по неразрушающему контролю.

Полная спецификация на покупку резервуара для воды из нержавеющей стали должна включать:

• Рабочий объем (литры или галлоны) и габаритные размеры конверта или ограничения по пространству.
• Диапазон рабочих температур и максимальное рабочее давление
• Марка нержавеющей стали (304, 316L, 316Ti, дуплекс и т. д.) и минимальная толщина стенки
• Применимые нормы проектирования и требования сертификации (ASME, PED, NSF/ANSI 61 и т. д.)
• График сопел: количество, размер, номинал и ориентация всех соединений.
• Требования к внутренней и внешней отделке поверхности
• Требуемая документация: MTC, карты сварных швов, отчеты неразрушающего контроля, протоколы гидростатических испытаний.

Выбор подходящего резервуара из нержавеющей стали: основа практического решения

Учитывая характеристики резервуаров из нержавеющей стали, как чрезмерное, так и недостаточное проектирование влечет за собой реальные затраты. Завышение марки сплава или качества поверхности некритического резервуара для хранения атмосферной воды увеличивает ненужные затраты на изготовление; Занижение толщины стенок или отсутствие сертификации по нормам на сосуде под давлением создает угрозу безопасности и ответственности.

Надежная стартовая структура последовательно оценивает четыре переменные: хранимая среда и ее коррозионная активность (определяет марку сплава); рабочее давление и температура (определяется толщина стенки, конструкция головки и необходимость штампа кода); нормативно-правовая среда и среда конечного использования (определяет такие сертификаты, как соответствие NSF, ASME, PED или FDA 21 CFR); и ограничения по пространству, весу и установке (определяет геометрию резервуара и опорную конструкцию). Проработка этих четырех параметров перед обращением к производителю приводит к более точной спецификации, более точному предложению и более быстрому процессу утверждения.

Для применений, которые находятся на границе между стандартным продуктом и изготовлением по индивидуальному заказу (например, небольшой напорный бак из нержавеющей стали с необычной ориентацией сопла или нестандартным рабочим давлением), опытные производители часто могут адаптировать существующую квалифицированную конструкцию, а не начинать с нуля, сокращая как время выполнения заказа, так и объем требуемого неразрушающего контроля. Покупатели, которые предоставляют подробное описание процесса на этапе запроса, последовательно добиваются более быстрого выполнения заказа и меньшего количества заказов на внесение изменений после заказа, чем те, кто полагается на словесные описания или типовые чертежи.
