Требования к резервуарам для хранения противопожарной воды и варианты подземных работ

Требования к мощности для противопожарной защиты Резервуары для хранения воды

Самым важным решением по противопожарной защите резервуаров для хранения воды является вместимость. NFPA 22 требует, чтобы резервуар обеспечивал полную потребность спринклера в течение времени, необходимого для опасности присутствия людей. Офисному зданию легкой опасности может потребоваться только От 3000 до 5000 галлонов , тогда как объект повышенной опасности может потребовать 60 000 галлонов или более . В таблице ниже представлена ​​отправная точка, основанная на общих классах опасности.

Эти значения предполагают наличие одного стояка спринклера и отсутствие одновременного допуска потока из шланга внутри. Добавление стояков или пенных систем увеличивает общий объем. Окончательный проект также должен учитывать минимальный ожидаемый уровень воды на противовихревой пластине, а не общий объем резервуара.

НФПА 22: Core Design and Construction Standards

НФПА 22, Резервуары для воды для частной противопожарной защиты , регулирует все требования к стационарным резервуарам для хранения воды для пожаротушения в Соединенных Штатах. Стандарт в равной степени применяется к надземным и подземным установкам и касается структурной целостности, соединений и защиты от замерзания. Ключевые обязательные положения включают в себя:

• Индикатор уровня воды, который позволяет четко считывать показания с высоты всасывания насоса.
• Противовихревая пластина на всасывающем отверстии пожарного насоса размером не менее в четыре раза больше диаметра выпускной трубы , чтобы предотвратить проникновение воздуха.
• Экранированное вентиляционное или переливное отверстие, рассчитанное на максимальную скорость наполнения, не допуская попадания мусора и животных.
• Для открытых надземных резервуаров минимум 12 дюймов надводного борта выше максимального расчетного уровня воды.
• Защита от замерзания, поддерживающая температуру воды выше 42 градусов по Фаренгейту; глубина заглубления подземных резервуаров должна включать дно резервуара ниже зарегистрированной линии промерзания .

Резервуары, питающие автоматические спринклерные системы, должны быть в состоянии удовлетворить потребность, не полагаясь на пополнение запасов из муниципальных источников во время пожара. Это означает, что резервный объем нельзя использовать совместно с бытовой или технологической водой, если не установлена ​​сигнализация о низком уровне воды и не предусмотрена независимая защита противопожарного резерва.

Наземные и подземные резервуары для хранения воды для противопожарной защиты

Выбор между наземными и подземными резервуарами для хранения воды для противопожарной защиты зависит от пространства, климата и безопасности. Каждая конфигурация предъявляет особые инженерные требования.

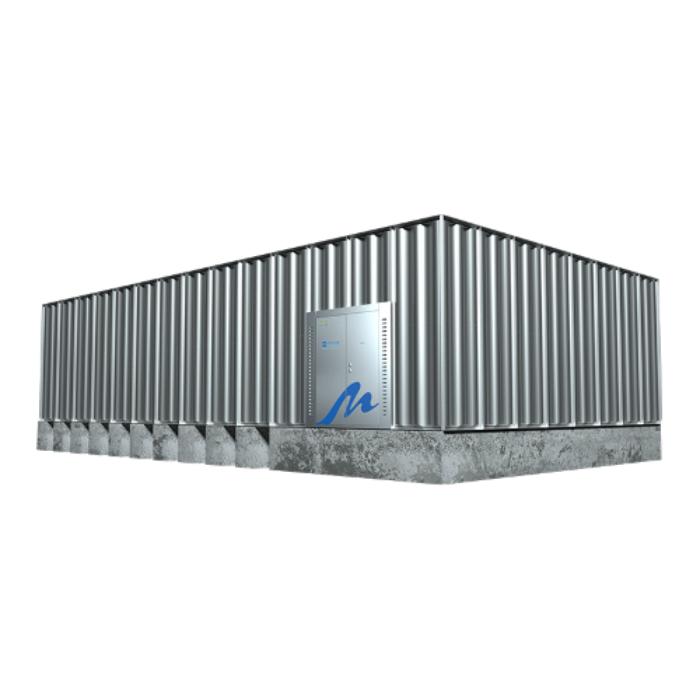

Наземные танки

Стальные сварные или болтовые резервуары являются наиболее распространенным наземным вариантом. Преимущества включают более низкую стоимость земляных работ, простой визуальный осмотр и прямой доступ к всасывающему трубопроводу насоса. Для них требуется отдельный корпус или защитное ограждение, а в холодном климате — погружной нагреватель или контур рециркуляции. Нагрузки на фундамент должны быть проверены; полный бак емкостью 30 000 галлонов требует примерно 250 000 фунтов собственной нагрузки плюс сейсмические и ветровые силы.

Подземные танки

Подземные резервуары для хранения воды для противопожарной защиты превосходны в тех случаях, когда видимость является проблемой или низкий уровень грунтовых вод угрожает плавучести над землей. Заглубленные бетонные, стекловолоконные и стальные резервуары с покрытием естественным образом устойчивы к циклам замораживания-оттаивания и вандализму. Компромисс – более сложная структурная конструкция. Резервуар должен выдерживать нагрузки на землю и транспортные нагрузки, быть защищен от коррозии и иметь водонепроницаемые стояки доступа, выступающие над уровнем земли. Верхняя часть резервуара обычно размещается как минимум На 2,5 фута ниже максимальной глубины промерзания и минимум 6-дюймовый слой уплотненной гранулированной засыпки должны окружать стены, чтобы предотвратить точечную нагрузку.

Выбор материала для резервуаров с пожарной водой

Характеристики материала напрямую влияют на долговечность и соответствие нормам. Ни один материал не является лучшим для каждого сайта.

• Сварная сталь: Высокая прочность и широко одобрен, но требует внутреннего покрытия и, при заглублении, системы катодной защиты для предотвращения точечной коррозии. Минимальная толщина стали установлена ​​NFPA 22 в зависимости от диаметра и высоты.
• Болтовая сталь: Быстрее монтируется на месте и доступен с футеровкой из сплава стекла и стали для долгосрочной устойчивости к коррозии. Часто выбирают для удаленных мест, где сварка нецелесообразна.
• Бетон: Литые или сборные резервуары обладают собственной массой, устойчивой к плавучести и тепловым колебаниям. Им нужна водонепроницаемая подкладка и тщательная обработка соединений, чтобы они оставались герметичными на протяжении десятилетий.
• Пластик, армированный стекловолокном (FRP): Естественные устойчивые к коррозии и легкие резервуары из стеклопластика подходят для агрессивных по химическому составу почв. Конструктивный проект должен учитывать более низкий модуль упругости резервуара; Необходимо соблюдать ограничения по глубине захоронения и транспортной нагрузке.

Сейсмические характеристики также влияют на выбор материала. NFPA 22 ссылается на ASCE 7 для сейсмических нагрузок, а удерживающие системы должны предотвращать скольжение или опрокидывание как при надземной, так и в подземной установке.

Основы установки, тестирования и обслуживания

Даже резервуар правильного размера выйдет из строя, если его поместить на неподходящую почву или не проверить должным образом. Для подземных резервуаров для хранения воды в целях противопожарной защиты основание раскопок должно быть перекопано и заменено выравнивающей подушкой из утрамбованного камня. Соединения труб с резервуаром должны включать гибкие муфты для обеспечения дифференциальной осадки.

Гидростатические испытания

НФПА 22 requires a 24-часовое гидростатическое испытание на полном уровне воды после установки. Уровень воды не должен падать, а также не должно быть видимых протечек в швах, фитингах и местах проходки труб. Для заглубленных резервуаров испытание обычно проводится до завершения обратной засыпки, а затем повторяется после осадки для подтверждения целостности швов.

Текущая проверка

NFPA 25 регулирует проверку, тестирование и техническое обслуживание систем пожаротушения на водной основе. К критическим задачам резервуаров для хранения относятся:

• Ежегодный внешний осмотр на наличие коррозии, повреждений покрытия и вывесок.
• Внутренний осмотр каждые 5 лет, при необходимости с удалением отложений, чтобы всасывающая труба оставалась чистой.
• Проверка работоспособности индикатора уровня воды, системы нагрева и противовихревой пластины.

При точном соблюдении этих требований к резервуару для хранения противопожарной воды резервуар служит надежным и долговечным компонентом системы противопожарной защиты.
